振動溶着機

2023.02.24

大型プラスチック製品の気密溶着に最適！国内製造なので特殊仕様に対応致します。

◆バイブレーションウェルダーMXCシリーズ［標準仕様］◆

Vibration Welder

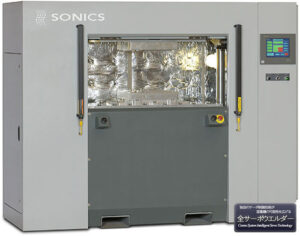

 MXCシリーズ振動溶着機(バイブレーションウェルダー)は、高精度でレスポンスのよい油圧プレスで、下側ワークを上部に加圧し、 上部ワークを毎秒200回の水平運動で振動させることにより摩擦熱で樹脂面を発熱させ、上下ワークを溶着するバイブレーション溶着機です。
振動溶着機は大型ワーク・複雑形状ワークを高強度で溶着でき、小型ワークは複数個同時に溶着することも可能です。
独自開発のバイブレーションウエルダーは国内製造のため、ハイレスポンスのフルオートチューニング・日本語タッチパネル・治具テーブル寸法・ストローク量・治具XY移動など、ニーズに合わせた専用のバイブレーションウエルダーを設計・製作します。

◆基本使用◆

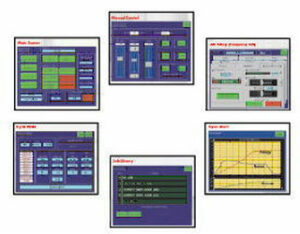

Vibration Welder Moniter操作しやすい大型カラー液晶タッチパネルを採用
  • デジタル制御式電磁振動ドライブシステム搭載
  • 独自の自動周波数追尾機能により、溶着中も1Hzごとにオートチューニングを行い、常に最適な周波数で安定した溶着を行います。（パテント）
  • 条件設定は日本語カラー・タッチパネルの対話方式で、誰でもスムーズに入力できます。 設定した条件は、メモリー機能により簡単に保存でき、段取り換えもスムーズに行え、少量多品種の生産ラインにも対応します。
  • 溶着モードは、タイム・寸法・エネルギー制御を複合的に組み合わせが行え、さらに溶着中の振幅・圧力可変で、より精密な溶着が可能です。
  • 毎ショットの溶着は即時データ管理し、OK･NG判定･グラフ出力･CSV出力を行い、オペレーターに溶着結果を知らせます。
  • 製品のニーズに合わせ、自動化･開口部の大きさ･治具テーブル寸法･ストローク量･治具段取り換え性･治具XY移動など、全ての特殊仕様にお応えします。
