スピン溶着機

スピンウェルダー(回転溶着機)は、大型から小型の円形溶着部を高い強度で溶着！
融点が高い結晶性樹脂でも気密溶着が実現できます。

独自のスピンウェルダー(回転溶着機)は、上部（または下部）ワークに圧力をかけながら、上部ワークを回転させることで、摩擦熱を発熱させて溶着する回転溶着機です。
スピンウエルダーは大型から小型の製品まで、円形の溶着部形状であれば、ほぼ母材強度で高気密に溶着できるスピン溶着装置です。
最新鋭のサーボ式駆動や油圧加圧方式を採用し、従来にない溶着安定性と精密な仕上がり状態を実現しています。
大きいワークでは最大φ700mmの溶着部を回転ズレ±0.1mm以内に停止溶着する精度を実現します。
溶着後は毎ショットＯＫ・ＮＧ信号を出し、溶着状態を常にオペレータへ知らせ、確実なスピン溶着を提供します。

◆SONICSシリーズ　モデル1010CJ◆

独自の高出力･高トルクサーボモーター/インダクションモーターから選択 ダイナミックブレーキ機構 回転停止位置精度は±1° 2段回転スピード可変制御 加圧制御は、低摺動シリンダー･サーボ加圧から選択 治具テーブルサイズ400W×300Dmm 上下ストローク124mm　ワイド250mm　可変型 回転ヘッドワーク吸着機能 製品のニーズに合わせ、自動化･治具テーブル寸法･ストローク量･治具段取り換え性･治具XY移動・安全機能などニーズに合わせた特殊仕様に対応します。

◆バランスリング用大型サーボ駆動式スピンウェルダー◆

独自の高出力・高トルク　サーボモーター方式 最大ワーク外径φ700mm対応型 回転停止位置精度±1° 溶け込み寸法制御±0.01mm 油圧式加圧制御機構 ロードセル式加圧モニター機構 2段加圧切り換え制御 大型カラー液晶タッチパネル採用 30種類の溶着条件保存機能 シャッター開口部1300W×1400Hmm 治具テーブルストローク最大600mm 回転ヘッド側　特殊大型ワーク吸着機能 4項目監視アラーム機能 ライトカーテン、安全カバー他、各種安全機能 製品のニーズに合わせ、自動化･開口部の大きさ、治具テーブル寸法、ストローク量、治具段取り換え性、治具XY移動、安全機能などご要望に合わせて設計、製作致します。

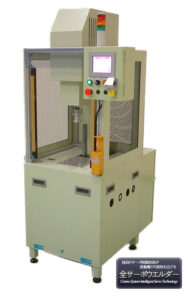

◆サーボ式スピン溶着装置◆

独自の高出力･高トルクサーボモーター方式 ワーク外径φ200mm対応型 最大回転数4000rpm 回転停止位置精度は±1° 低摺動シリンダー加圧機構 ロードセル式加圧制御・モニター機構 電空レギュレーター機構 10段回転速度可変制御 10段可変式加圧制御 10段溶け込み寸法制御 回転距離制御機能 カラータッチ画面操作パネル 30種類溶着条件登録機能 治具テーブルストローク最大350mm 作業エリア開口部550W×400Hmm 回転ヘッド側　特殊ワーク吸着機能 エリアセンサー・安全カバー他 各種安全機能 製品のニーズに合わせ、自動化･治具テーブル寸法･ストローク量･治具段取り換え性･治具XY移動・安全機能などニーズに合わせた特殊仕様に対応します。

◆サーボプレス式スピン溶着装置〔防爆仕様〕◆

サーボモーター回転式 最大回転数3000rpm サーボモーター加圧式 ロードセル式加圧制御・モニター機構 溶着距離制御機能 カラータッチ画面操作パネル 20種類溶着条件登録機能 シリンダストローク最大200mm 回転ヘッド側ワーク吸着機能 自動シャッター式安全カバー 各種安全機能 製品のニーズに合わせ、自動化･治具テーブル寸法･ストローク量･治具段取り換え性･治具XY移動・安全機能などニーズに合わせた特殊仕様に対応します。
