非接触式熱板溶着機

非接触式熱板溶着機はヒーターに樹脂が接触せず、メンテナンス性に優れています

非接触型熱溶着機は、熱板を樹脂溶着部分に接触させることなく、高熱により溶融させて溶着する熱溶着機です。
熱板を接触させる通常の熱板溶着機で、糸引きや炭化により良好な溶着状態が得られないガラスフィラー入りの樹脂材や肉厚の薄いワーク形状などに非接触熱溶着機は有効な溶着が行えます。
独自開発の特殊ヒーターは、非接触で融点の高い結晶性樹脂を溶融させるだけの高温仕様で、700℃以上まで加熱することが可能です。
接触式同様、シリンダ駆動式やサーボ駆動式がありますが、熱板とワークとの距離設定が重要な非接触式では、任意に位置設定ができるサーボタイプがお勧めです。

◆大型サーボ駆動式非接触熱板溶着機◆

サーボ駆動水平加圧式治具プレート 左右治具の移動速度と荷重は任意に設定可能 ロードセルによる実荷重測定と、実荷重制御 ±0.01mmの超高精度の位置制御システム 操作性に優れたカラー液晶タッチパネル採用 デジタルPID温度制御により、3つのゾーンをそれぞれ±1℃で精密温度コントロール ヒーターサイズ：(W)600×(D)400mm 高温対応の特殊ヒーター採用：最大600℃ 最大荷重：45kN 30種類の溶着条件保存数。 強制冷却システム搭載。 溶着判定機能 大型ワークでも充分対応可能な左右パーツ吸着システム。 ライトカーテン、ヒーター温度管理、各種安全機能 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。

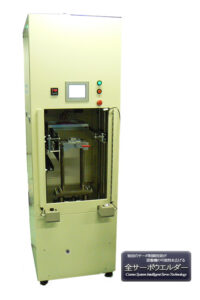

◆小型フルサーボ制御式非接触熱板溶着機◆

カラー液晶タッチパネル 20種類の溶着条件保存数 上下治具＋ヒーター治具を全てサーボ駆動で制御 ロードセルによる実荷重測定 ストローク速度は無段階可変式 ヒーターサイズ：(W)100×(D)100mm 治具テーブルストローク：上下各150mm デジタルPID温度制御（±1℃） ヒーター温度設定上下独立型（150～700℃） 溶け込み寸法精度：±0.01mm 溶着速度設定機能 溶着OK/NGアラーム出力 強制冷却機構 上部ワーク吸着機構 ライトカーテン、ヒーター温度管理、各種安全機能 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。

◆卓上型非接触式熱板溶着機◆

左右交互スライド生産対応 液晶タッチパネル 10種類の溶着条件保存数 エアシリンダ駆動式加圧機構 ヒーターサイズ：(W)100×(D)100mm 溶け込み寸法監視アラーム ワーク2個（160×80mm×2個）同時溶着 デジタルPID温度制御（±1℃） ヒーター温度設定上下独立型（Max.900℃） 強制冷却機構 溶融面酸化防止機構 上下ワーク吸着機構 溶着面酸化防止機構 ヒーター温度管理、各種安全機能 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。
